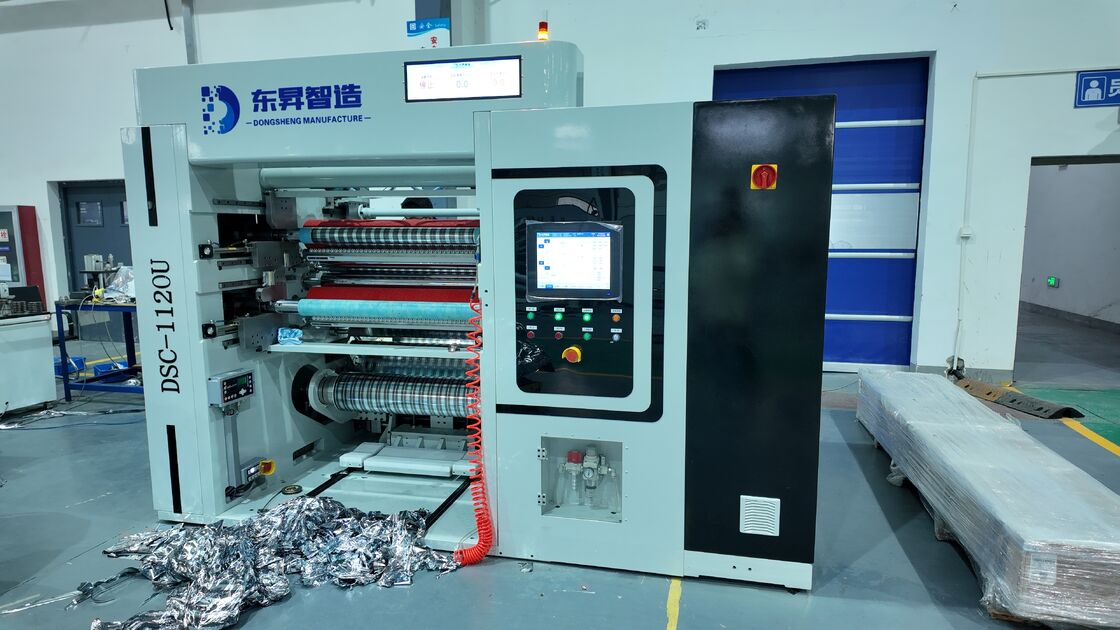

DSC Serisi Dilme Sarma Makinesi

Ekipman esas olarak lityum pil ayırıcı dilme üretimi için kullanılır. Ana görev, orijinal geniş haddelenmiş lityum pil ayırıcıyı, açma, aktarma mekanizması ve dilme mekanizması aracılığıyla farklı boyut ve genişlikteki lityum pil ayırıcılara bölmek ve sarma işlemini tamamlamaktır.

• İşlev

-Yatay hareket ve ön uç sarma modu

-Geniş dokunmatik ekranlı insan-makine işletim sistemi

-CNC AC servo sürücüyü çözme ve geri sarma

-Yatay hareketli elektrikli kumandalı bıçak tutucu dilme modu düz bıçak standart konfigürasyonu

-Otomatik sapma düzeltmesini çözme

-Anti-statik işlevi geri sarma

          Süreç Akış Şeması

Çözme → Düzeltme Ünitesi → İletim → Düzleştirme → Dairesel Bıçaklı Dilme → İletim → Film Ayırma → Üst ve Alt Geri Sarma
↳ Atığı Kırpın

Ekipman Şematik Diyagramı

• Elektrik

1) 3 faz x 400 volt x 50 Hz

2)Ortam sıcaklığı: 15~45°C

3)Hava nemi: %40~%90

4) Gerilim değişimi: <±%5

Genel Özellikler

Substrat: Pil ayırıcı, kalınlık 5 µm – 25 µm

Yüzey Genişliği: Minimum 300 mm, maksimum 1350 mm

Sarma Sistemi: Çift kollu bağımsız geri sarma yöntemi

Dilme Sistemi: Döner bıçaklı dilme

Dilme Genişliği:

Tek kollu geri sarma: 55 mm – 200 mm

Standart çift kollu senkronize geri sarma: 300 mm – 650 mm

Çözme Çapı: Maksimum 500 mm

Sarma Çapı: Maksimum 400 mm

Mekanik Hız: 250 m/dk'ya kadar

Çalışma Hızı*: 150 m/dak'ya kadar

*Not: Gerçek çalışma hızı, alt tabaka özelliklerine, kalınlık bütünlüğüne, dilme genişliğine ve operatörün beceri düzeyine bağlıdır.

Makine Boyutları (Yaklaşık): 2500 mm (U) x 2800 mm (G) x 1500 mm (Y) (nihai yerleşim çizimine tabidir)

• Basınçlı hava

1) Basınçlı havayı nem, kir ve yağdan arındırın

2) Basınç (cihaz arayüzüne girerken): Yaklaşık. 5-6 bar göstergesi

3)Basınçlı hava yoğunlaşma noktası: 5°C

• Ekipman Konumlandırma

Ekipman seviyeye ayarlandıktan sonra baskı plakası ve genleşme cıvataları ile sabitleyin.

Ekipmanın Amacı ve Avantajları

DSL-1500S Yüksek Performanslı CNC Dilme Makinesi, lityum iyon pil ayırıcılar gibi esnek malzemeleri dilmek için özel olarak tasarlanmıştır.

Ekipman aşağıdaki temel özellikleri içerir:

Bağımsız servo kontrollü geri sarma sistemi

Büyük dokunmatik ekranlı insan-makine arayüzü (HMI)

Hem çözme hem de geri sarma için AC servo sürücüler

Döner bıçaklı dilme yöntemiyle yatay olarak hareket edebilen bıçak tutucusu

Otomatik çözme gerginlik kontrolü

Otomatik geri sarma gerginliği ve konik kontrolü

Geri sarma bölümünde statik eliminasyon fonksiyonu

Kusur inceleme sistemi için ayrılmış kurulum alanı

Dilme milinde toz emme sistemi (opsiyonel)

Her iki geri sarma tarafında yapışkanlı toz giderme sistemi (isteğe bağlı)

• Teknik Veriler

Rekabet Avantajları

1. Rekabetçi fiyatlarla yüksek kaliteli ürünler sunuyoruz;
2. gümrükleme garantilidir;
3. İyi satış sonrası servis;
4. Esnek ödeme koşulları;
5. Mükemmel ürünler ve verimli hizmetlerle hem yurtiçinde hem de yurtdışında iyi tanınıyoruz.

FABRİKAMIZ

ATÖLYEMİZ

MÜŞTERİMİZ

SSS

S: Dongsheng bir fabrika mı yoksa ticaret şirketi mi?
C: Dongsheng bir fabrikadır.

S: Fabrikanız nerede bulunuyor? Sipariş vermeden önce ziyaret edebilir miyim?
C: Tabii ki fabrikamızı ziyaret etmenizi memnuniyetle karşılarız. Fabrikamız Hefei, Anhui, Çin'de bulunmaktadır.

S: Hangi ülkelere ihracat yaptınız?
C: Ürünlerimizi Avrupa, ABD, Japonya, Kore, Hindistan vb. gibi dünyanın her yerine ihraç ettik.

S: Garanti ve satış sonrası hizmet nasıl?
C: Tüm makineler için 12 ay garanti ve ömür boyu teknik destek sağlıyoruz.
Yanıt 12 saat içinde sağlanırken, sorun gidermeye yönelik çözüm 48 saat içinde sağlanır.
