Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: DST
Sertifika: SGS
Model numarası: DSL-1650S
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 takım
Fiyat: Based on Specification
Ambalaj bilgileri: ahşap kasa
Teslim süresi: Yaklaşık 2 ay
Ödeme koşulları: T/T
Yetenek temini: 1 ayda 2 set
Substrat tipi: |
PP 、 Pe 、 vb. |
Substrat genişliği: |
220-2100mm |
Yüzey Kalınlığı: |
5.0-30um |
Koşu Hızı: |
maks. 300m/dakika |
Substrat tipi: |
PP 、 Pe 、 vb. |
Substrat genişliği: |
220-2100mm |
Yüzey Kalınlığı: |
5.0-30um |
Koşu Hızı: |
maks. 300m/dakika |

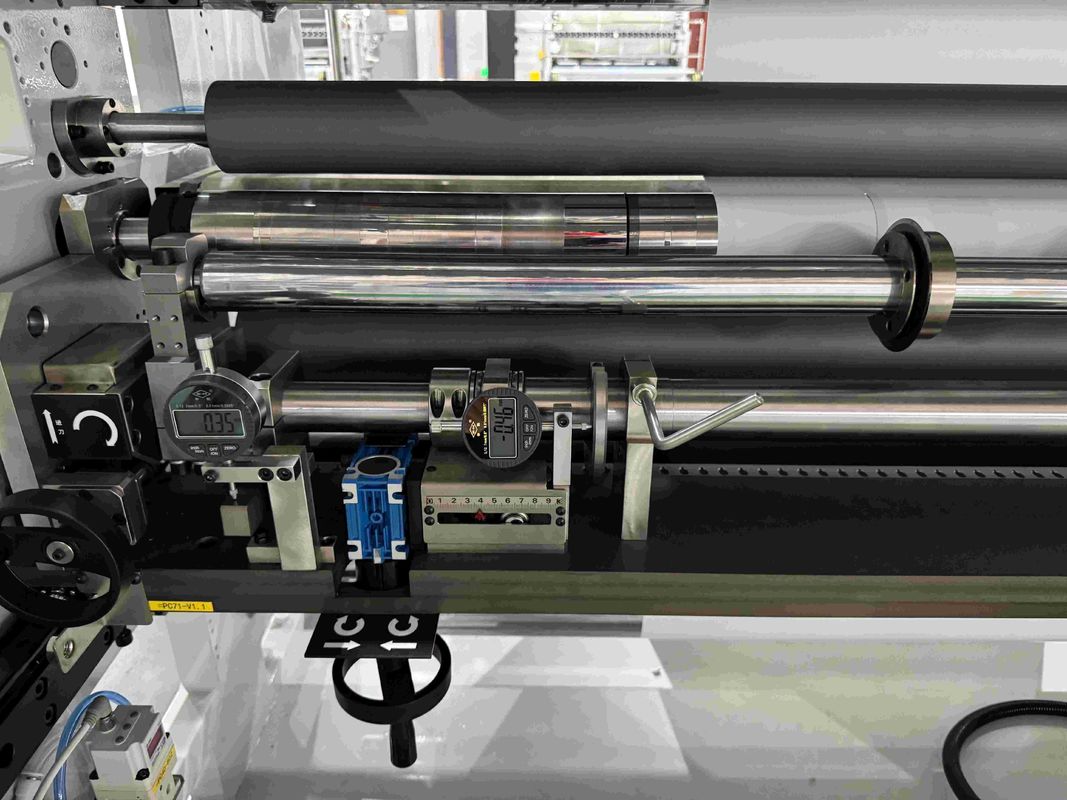

DSLS Serisi Dilimleme Makinesi
Ekipman, temel olarak lityum pil ayırıcı dilimleme üretimi için kullanılır. Ana görev, geniş lityum pil ayırıcı ruloyu, sarma işlemi tamamlanarak, açma, iletim mekanizması ve dilimleme mekanizması aracılığıyla farklı boyut ve genişliklerde lityum pil ayırıcılara bölmektir.
-Yatay hareket ve ön uç sarma modu
-Büyük dokunmatik ekran insan-makine işletim sistemi
-Açma ve sarma CNC AC servo sürücü
-Yatay hareketli elektrik kontrollü bıçak tutucu dilimleme modu düz bıçak standart konfigürasyon
-Açma otomatik sapma düzeltme
-Sarma antistatik fonksiyonu
İşlem Akış Şeması
Açma → Düzeltme Ünitesi → İletim → Düzleştirme → Dairesel Bıçak Dilimleme → İletim → Film Ayırma → Üst & Alt Sarma
↳ Kenar Atığı
Ekipman Şematik Diyagramı
![]()
1) 3 faz x 400 volt x 50 Hz
2) Ortam sıcaklığı: 15~45℃
3) Hava nemi: %40~90
4) Voltaj değişimi: <±5%
Genel Özellikler
Alt Malzeme: Pil ayırıcı, kalınlık 5 µm – 25 µm
Alt Malzeme Genişliği: Minimum 300 mm, maksimum 1350 mm
Sarma Sistemi: Çift kollu bağımsız sarma yöntemi
Dilimleme Sistemi: Döner bıçaklı dilimleme
Dilimleme Genişliği:
Tek kollu sarma: 55 mm – 200 mm
Standart çift kollu senkronize sarma: 300 mm – 650 mm
Açma Çapı: Maksimum 500 mm
Sarma Çapı: Maksimum 400 mm
Mekanik Hız: 250 m/dak'ya kadar
Çalışma Hızı*: 150 m/dak'ya kadar
*Not: Gerçek çalışma hızı, alt malzeme özelliklerine, kalınlık tekdüzeliğine, dilimleme genişliğine ve operatör beceri düzeyine bağlıdır.
Makine Boyutları (Yaklaşık): 2500 mm (U) x 2800 mm (G) x 1500 mm (Y) (nihai yerleşim planına tabidir)
1) Nem, kir ve yağdan arındırılmış temiz basınçlı hava
2) Basınç (cihaz arayüzüne girerken): Yaklaşık 5-6 bar göstergesi
3) Basınçlı hava yoğuşma noktası: 5℃
Ekipman düz bir şekilde ayarlandıktan sonra, bir baskı plakası ve genleşme cıvataları ile sabitleyin.
Ekipman Amacı ve Avantajları
DSL-1500S Yüksek Performanslı CNC Dilimleme Makinesi, lityum-iyon pil ayırıcıları gibi esnek malzemelerin dilimlenmesi için özel olarak tasarlanmıştır.
Ekipman aşağıdaki temel özellikleri içerir:
Bağımsız servo kontrollü sarma sistemi
Büyük dokunmatik ekran insan-makine arayüzü (HMI)
Hem açma hem de sarma için AC servo sürücüler
Döner bıçaklı dilimleme yöntemine sahip yatay hareketli bıçak tutucu
Otomatik açma gerginlik kontrolü
Otomatik sarma gerginlik ve konik kontrolü
Sarma bölümünde statik giderme fonksiyonu
Kusur denetim sistemi için ayrılmış kurulum alanı
Dilimleme milinde toz emme sistemi (isteğe bağlı)
Her iki sarma tarafında yapışkan toz giderme sistemi (isteğe bağlı)
| Ürün Adı | Dilimleyici Sarıcı Makine |
| Alt Malzeme Kalınlığı | 7-40μm |
| Alt Malzeme Genişliği | 300-1500mm |
| Dilimleme genişliği | Min. 40mm |
| Açma Kovanı | İç Kovan Çapı 3 İNÇ, 6 İNÇ |
| Açma çapı | Maks. 400mm |
| Sarma çapı | Maks. 400mm |
| Kabul Hızı | 150m/dak |
| PLC | Almanya Beckhoff |
| İşletim ekranı | Renkli dokunmatik ekran |
| Çalışma Hızı | Maks. 200m / dak |
| Mekanik Hız | 250m / dak |
| Güç kaynağı | AC400V, 50Hz, 3P |
![]()
![]()
![]()
Rekabet Avantajları
1. Rekabetçi fiyata yüksek kaliteli ürünler sunuyoruz;
2. Gümrükleme garantilidir;
3. İyi satış sonrası hizmet;
4. Esnek ödeme koşulları;
5. Mükemmel ürünler ve verimli hizmetlerle hem yurt içinde hem de yurt dışında tanınıyoruz.
FABRİKAMIZ
![]()
ATÖLYEMİZ
![]()
![]()
![]()
![]()
![]()
MÜŞTERİMİZ
![]()
SSS
S: Dongsheng bir fabrika mı yoksa ticaret şirketi mi?
C: Dongsheng bir fabrikadır.
S: Fabrikanız nerede bulunuyor? Sipariş vermeden önce ziyaret edebilir miyim?
C: Elbette, fabrikamızı ziyaret etmenizi sıcak bir şekilde karşılıyoruz. Fabrikamız Hefei, Anhui, Çin'de bulunmaktadır.
S: Hangi ülkelere ihracat yaptınız?
A: Ürünlerimizi Avrupa, ABD, Japonya, Kore, Hindistan vb. gibi dünyanın her yerine ihraç ettik.
S: Garanti ve satış sonrası hizmet hakkında ne düşünüyorsunuz?
A: Tüm makineler için 12 ay garanti ve ömür boyu teknik destek sağlıyoruz.
Yanıt 12 saat içinde mevcuttur, sorun giderme çözümü ise 48 saat içinde sağlanır.
